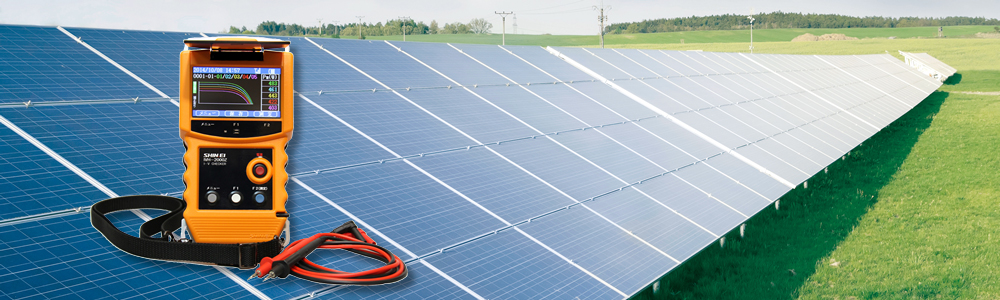

太陽光発電 IVカーブトレーサー IVH-2000Z

太陽光発電の発電量(I-V特性)をテスター感覚で簡単測定。

太陽光発電 IVカーブトレーサー IVH-2000Z

使い方

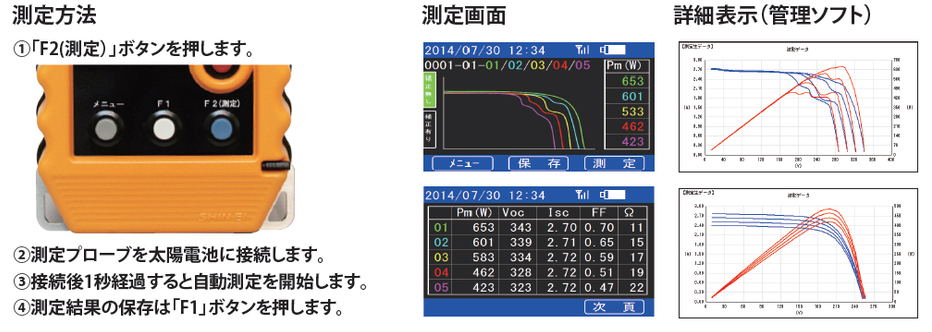

測定方法

わずか3秒の高速測定

太陽光発電の発電量を測定し、記録できるストリングIVチェッカーです。発電量を記録し、異常ストリングの発見するなど太陽光発電のメンテナンスに活躍するツールです。無線式日射・温度計、管理用ソフト、キャリングケースも付属しています。

  • 800件のメモリー

    800件のメモリー

    測定結果を保存できる内部メモリーは800件。メガソーラーの測定も問題ありません。

  • わずか3秒の高速測定

    わずか3秒の高速測定

    接続後、1秒で測定を開始。I-V測定、内部抵抗、待ち時間の合計を合わせても1ストリングの測定はわずか3秒です。

  • 保護/遮光兼用カバー

    保護/遮光兼用カバー

    LCD保護カバーは、遮光カバーとしても使えます。天気の良い屋外でも画面が見えやすいです。

  • I-V特性の重ね書き比較

    I-V特性の重ね書き比較

    カラー表示により、I-V特性の重ね書き比較のストリング識別が簡単です。
  • 測定は9項目

    測定は9項目

    動作電圧Vpm・動作電流Ipm・内部抵抗Ωなど測定項目が9項目あります。
  • 劣化判定も可能

    劣化判定も可能

    I-V測定と同時に内部抵抗を測定、ストリングの劣化判定が可能です。

太陽光発電 顧客データ管理ソフト(付属品)

施工時のデータから定期点検までのデータを総合管理する顧客データ管理ソフトです。IVH-2000Zの標準付属品です。また、SIV-600、IVH-400Z、IVH-1000Zでも使用できます。

顧客管理画面

顧客の登録や呼び出しの選択を行います。

顧客管理画面

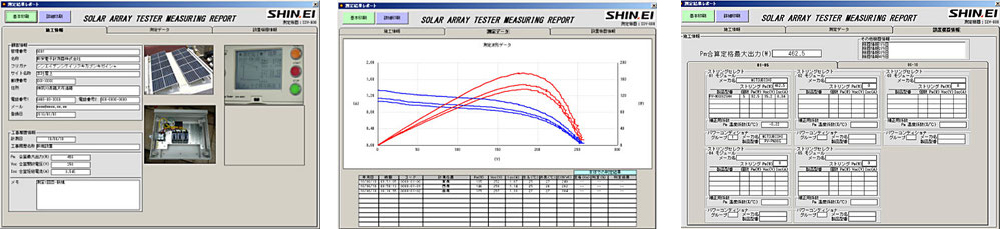

測定データ画面

過去に測定したデータを工事単位で表示・レポート作成します。

測定データ画面
測定データ

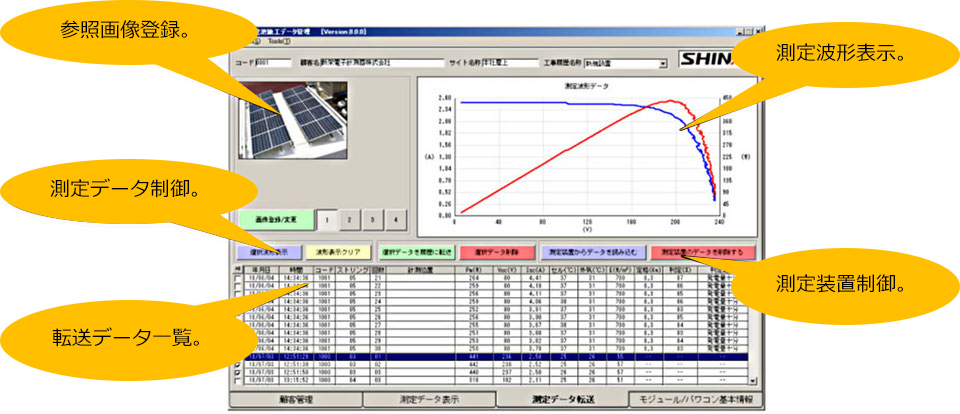

測定データ転送画面

測定装置(SIV シリーズ)より測定データを転送・工事履歴毎に管理。

測定データ転送画面

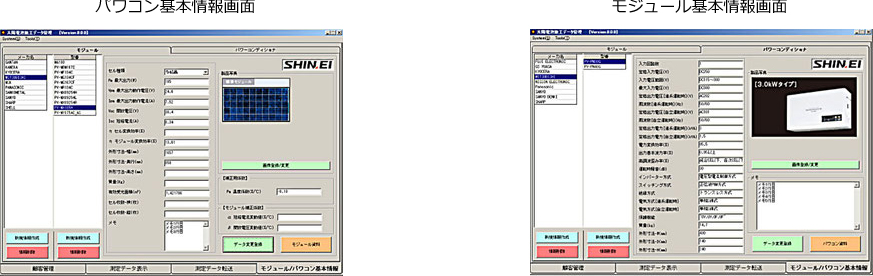

基本情報画面

主仕様

IVカーブトレーサー IVH-2000Z

電圧測定DC20V~1000V 表示分解能:1V 精度:±3%F/S以内
電流測定1A~12A 表示分解能:0.01A 精度:±3%F/S以内
電力測定最大12.00kW  表示分解能:1W
抵抗測定0Ω~300Ω
表示器4.3インチ タッチパネル式カラーLCD
負荷方式コンデンサ方式
測定項目短絡電流Isc、開放電圧Voc、最大出力Pm、内部抵抗Ω、
最大出力動作電圧Vpm、最大出力動作電流Ipm、曲線因子FF、
温度測定、日射強度
補正機能有り/無しが測定画面で選択可能 ※温度補正係数を設定し補正(日射量と温度で1000W/㎡・25℃に換算)
測定時間約1秒(I-V特性) ※測定合計3秒(I-V測定1秒+内部抵抗+ウエイト)
測定ポイント数120点
データメモリ数800データ
インターフェースUSBポート×1
電 源単3形アルカリ乾電池4本・自動パワーオフ 約6時間動作 ※使用する電池により異なります
寸法/重量W127×H78×D243mm  約1.4kg
付属品測定プローブ(1.5m)、キャリングケース、ショルダーベルト、
単3アルカリ電池4本、USBケーブル、管理ソフト(SDM-3600 )、
無線式日射・温度計(ロガー機能付き)

※ 仕様は改善・改良のため予告なく変更することがあります。
