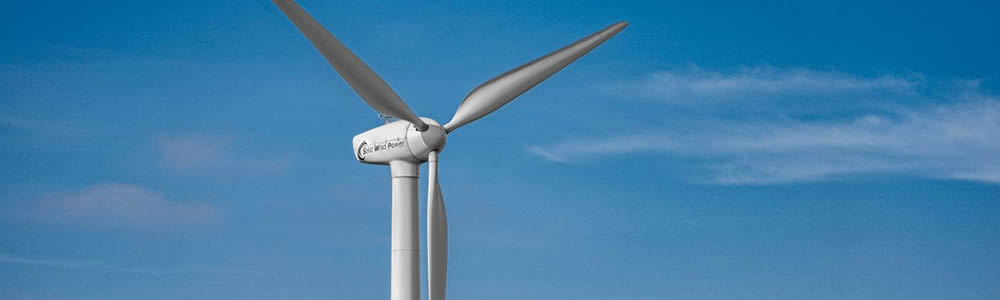

小形風力発電機 SWP-19.8kW(ソリッドウインドパワー)

1基で19.8kWを発電する小形風力発電機

20kW未満の小形風力発電機のなかでは、最大クラスの19.8kWの定格出力を発揮します。

SWP-19.8kW

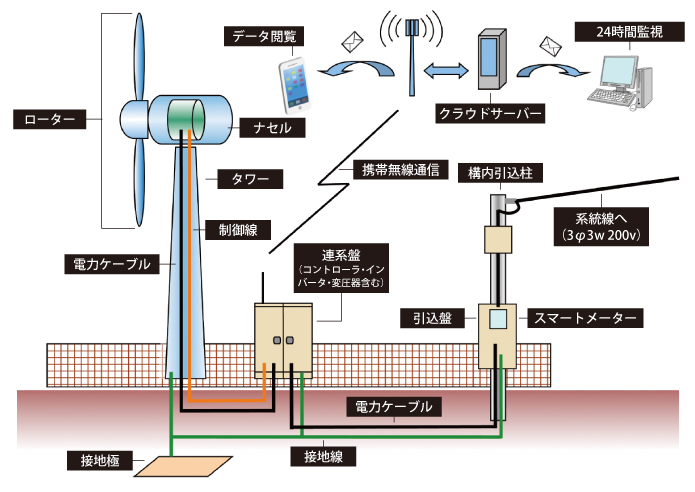

ソリッドウインドパワー風力発電所の構成

ソリッドウインドパワー風力発電所の構成

発電システム基本構造と動作

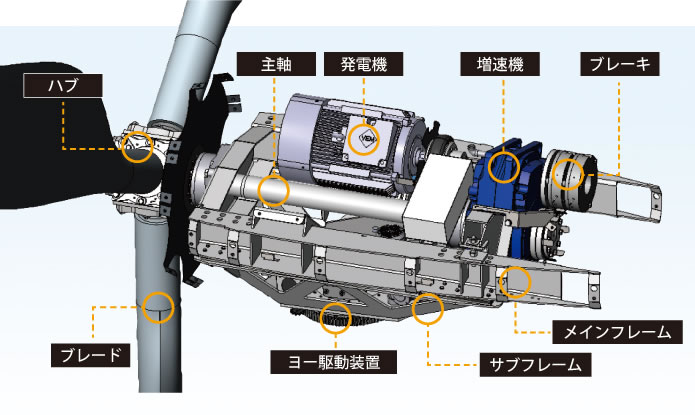

発電システムの基本構造

  • 3枚の固定ピッチストール制御ブレード
  • ナセルを回転させるヨー駆動装置
  • ブレードを主軸に固定するハブ
  • 回転部及び発電機を収納したメインフレーム
  • ローターの回転を増速機に伝える主軸
  • ヨー駆動装置を収納したサブフレーム
  • 回転軸の回転を増速して発電機に伝える増速機
  • ナセルを支える可倒式高強度タワー
  • 増速した回転を電気に変える発電機
  • 発電機の制御と発電機からの電力を連系させる連系盤
  • 増速機の増速側に取り付けられたブレーキ
発電システムの構造

発電システムの動作

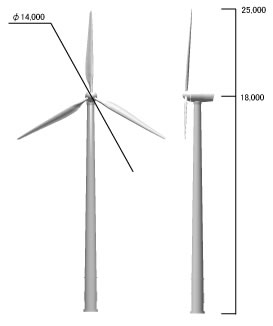

風車外観
    ブレードが風を受けてハブを回転させ主軸に回転を伝えます。
  • 主軸から増速機により発電機へ増速した回転力を伝えます。増速比は1: 20で発電機の定格最大回転数は毎分1,000回転となります。
  • 発電機からの電力はタワー内を通るケーブルにより制御盤に送られローターを最大定格毎分50回転にコントロールします。
  • 送られた電力は連系インバータで連系可能な電力に変換されます。
  • 変換された電力は、スマートメーターを通り連系線に送られ売電されます。電力は、3相3線200Vで低圧連系されます。
  • これらの発電を効率良く行うため、風向・風速計のデータを基にヨー制御により風車の向きを風向に追従させます。
  • 風車の安全を確保するため風速が毎秒25m以上になった時には、ブレーキにより風車の回転が一時停止されますが、一定の風速まで下がった時点で再度発電が自動的に再開されます。

推定年間発電量

年間平均風速別 推定年間発電量
年間平均風速 ※年間推定発電量
5 m/s 50,500kWh
6 m/s 68,800kWh
7 m/s 83,500kWh
8 m/s 94,600kWh

※メーカー公表値

主仕様

SWP-19.8kW

構成水平軸型アップウィンド方式、3枚翼固定ピッチ、アクティブヨー制御
定格出力19.8kW(定格風速10m/s)
発電機非同期式誘導型発電機
増速機平行軸2ステップヘリカルギア(1:20)
ローター径14m (タイプSWP7000TB GRP製)154m2(受風面積)
IECタービンクラスクラスIII
重量1450kg(ナセル)390kg(ローター)3100kg(タワー)360kg(コントローラー/インバータ)
カットイン風速3m/s
カットアウト風速25m/s
極値風速(3秒)52.5m/s
定格ローター回転数50rpm(最大)
最大作動温度範囲-20℃~+50℃
ハブ高さ18m
風車保護システムインバータ回転制御 + 電磁作動ディスクブレーキ + 翼端チップブレーキ
騒音値47dB
落雷対策避雷針(ナセルトップ) + 翼端レセプタ
設計寿命20年
制御監視Web経由で制御及び状態監視が可能(e-メールによる警報転送機能有り)
保証基本部品1年/主要部品5年
主要部品・ブレード(RMV社:デンマーク)
・発電機(VEM社:ドイツ)
・増速機(SALA社:スウェーデン)
・コントローラ(SWP社:デンマーク)
・インバータ(DVEテクノロジー社:デンマーク)
・ヨーイングシステム(BJ Gear社:デンマーク)
保険PL保険加入済
メンテナンス・年1回タワーを倒してのメンテナンス(必須有償契約:年次更新)
・定期推薦交換部品の取替(5年~10年毎:有償)
・SWP-19.8kW 専用の損害保険付き(必須有償契約:2年目以降年次更新)
・SCADAシステムと24時間監視(必須有償契約:年次更新)

※ 仕様は改善・改良のため予告なく変更することがあります。
